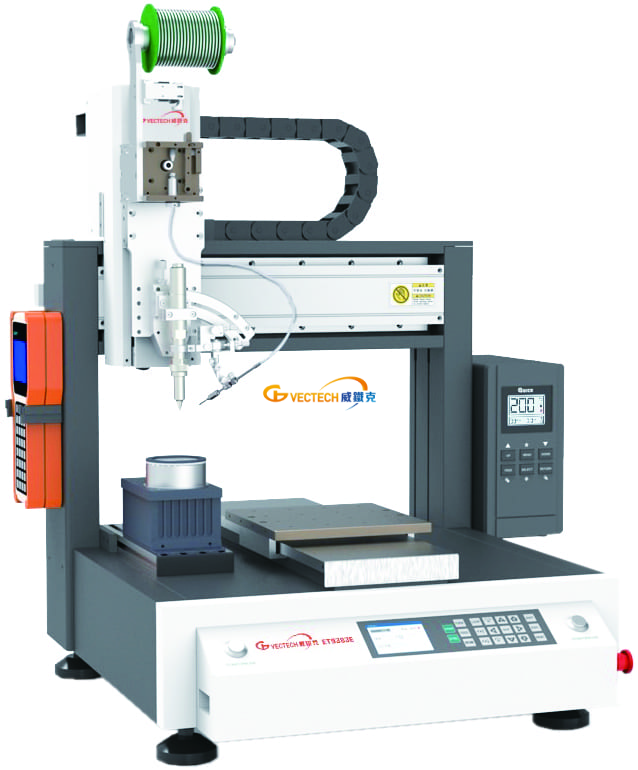

自動焊錫機 (三軸)

型號

ET9383E

ET9383ED (雙烙鐵筆)

輸入電壓50~60Hz

區分AC110V/220V(可切換)

烙鐵功率

200W

溫度範圍

200℃~ 480℃

電機控制軸數

3軸

軸動範圍

X軸

300mm

Y軸

300mm

Z軸

100mm

軸動速度

(mm/sec)

X軸

0.1~600mm/sec

Y軸

0.1~600mm/sec

Z軸

0.1~200mm/sec

重複經度

XYZ

  ±0.02mm

額定負載

Y軸

8Kg

Z軸

5Kg

尺寸

500(L)×530(W)×625(H)mm

500(L)×530(W)×765(H)mm

重量

約45Kg

約60Kg

使用環境

溫度

0~40℃

濕度

20％~90％(無結霜)

噪音

<70dB(空載運行時距離1M處測量)

座標型式

直角座標

基本動作工作方式

點到點控制(PTP)˙直線插補(CP)

輸入輸出介面

RS422˙RS485˙DB37

程式設計方式

PCBA運動控制板+示教盒

手持式控制存儲內容

255個示教文件˙60,000個點˙每個示教文件128個加工文件

選擇適用錫絲直徑

Ø0.3~1.2mm˙錫絲重量≦1Kg

主要配置

手持式示教編程器˙加熱控制系統˙烙鐵焊接組件˙錫控制系統˙鐵頭清潔系統

另選購配置系統

錫絲報警功能裝置˙錫絲打孔裝置系統˙烙鐵頭位置校正裝置˙焊錫煙濾淨設備系統
